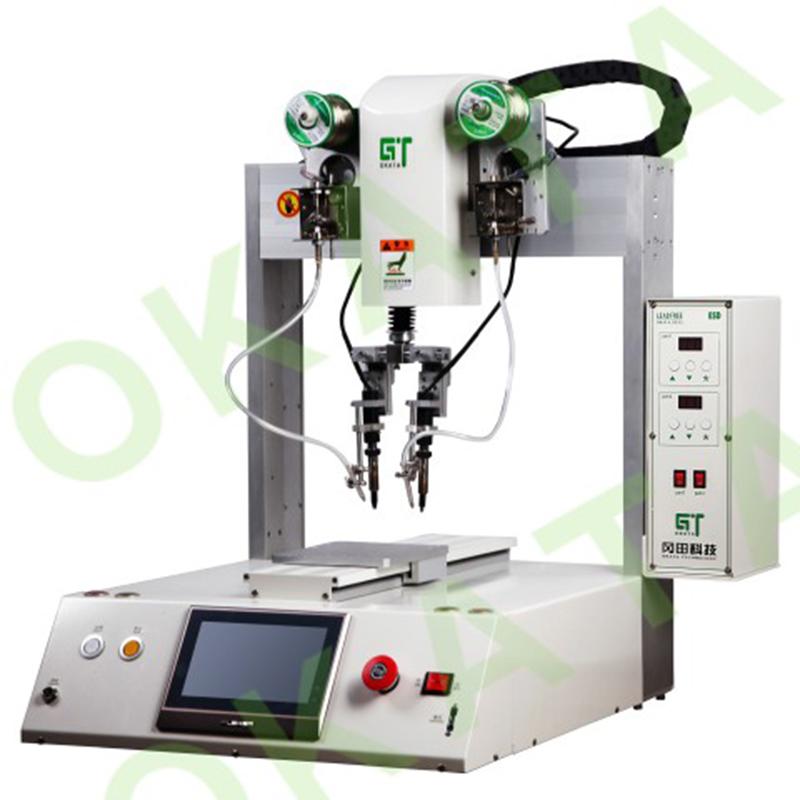

Máquina de Soldadura, con una sola Plataforma
Las máquinas de soldadura de una sola plataforma cuente con un solo eje Y. Esta máquina permite realizar soldadura por puntos y por arrastre. La punta del soldador se puede personalizar. Se utiliza un proceso especial de ensamblaje de la banda distribuidora con el motor para resolver eficazmente el problema de soltura de la banda distribuidora después de uso prolongado.
- Una programación sencilla permite ingresa directamente las coordenadas de la junta de soldadura.
- El eje Z puede utilizar correas de distribución o husillo de bolas de alta precisión a pedido del cliente, para resolver aquellos problemas de la correa de sincronización esté muy apretada o muy suelta.
- Su sistema de control de temperatura tiene la capacidad de mantener la punta del soldador a una temperatura estable.
- Alta precisión de control de 0.2mm, esto garantiza la precisión del posicionamiento durante la soldadura.
| Modelo No. | GT-HJ331T/S | GT-HJ431T/S | GT-HJ531T/S | GT-HJ541T/S | |
| Diámetro externo | L550×W640×H820 (mm) | L650×W680×H820 (mm) | L700×W680×H820 (mm) | L720×W680×H820 (mm) | |
| Rango de movimiento | Eje X | 300mm | 400mm | 500mm | 500mm |
| Eje Y | 300mm | 300mm | 300mm | 400mm | |
| Eje Z | 100mm | 100mm | 100mm | 100mm | |
| Eje R | ±300° | ±300° | ±300° | ±300° | |
| Plataforma de trabajo | Una sola plataforma | ||||
| Rango de velocidad | 0-500mm/s | ||||
| Precisión de movimiento | Ejes XYZ | ±0.02mm | |||
| Ejes R | ±0.02° | ||||
| Rango de temperatura | 50℃-550℃ | ||||
| Precisión de control de temperatura | ±2℃ (Si no hay flujo de aire, no hay carga) | ||||
| Velocidad de carga del soldador | 0-50mm/s | ||||
| Diámetro de alambre de estaño aplicable | 0.5/0.6/0.8/1.0/1.2mm | ||||
| Carga de trabajo | 8㎏ | ||||
| Capacidad de almacenamiento de programas | ≥100 programas | ||||
| Método de accionamiento | Motor paso a paso de precisión + banda de sincronización/motor paso a paso de precisión + husillo de bolas | ||||
| Sistema de control | PLC + PID | ||||
| Puerto de comunicación | USB | ||||
| Punta de soldador | 1/2(se puede personalizar) | ||||
| Controlador de temperatura | Salida simple/doble | ||||
| Mecanismo de alimentación de soldador | Alimentador de soldador simple/doble (mecanismo de rotura disponible) | ||||
| Temperatura de operación | 0-40℃ | ||||
| Humedad de operación | 20%-90% | ||||
| Suministro de aire | 0.4~0.6Mpa | ||||
| Suministro de energía | 220V 50Hz | ||||
| Potencia de calefacción | 200W | ||||
| Peso | 30㎏ | 40㎏ | 45㎏ | 50㎏ | |
Nota: Los parámetros mencionados pertecen a una máquina soldadora estándar. Si el cliente lo solicita podemos personalizar el rango de movimiento.
La máquina de soldadura con doble plataforma es ideal para soldar diversos tipos de productos en diversas industrias.
- Industria de comunicaciones: cables para productos Apple, HDMI, RJ45, FPC, tuner, etc.
- Industria LED: paneles LED, tiras LED, rectificador LED, lámpara esfera LED, chip LED, etc.
- Industria de electrodomésticos: control remoto, panel de control de aire acondicionado, parlantes de computador, conector de interruptor de TV, entre otros.
- Industria automotriz: interruptor de encendido, sensores de combustible, navegador GPS, lámpara flash para motocicleta, etc.
- Juguetes: mango de juguete, placas de circuito, etc.
Además de nuestros productos estándar, en OKATA tambien podemos personalizar productos con diferentes requerimientos para satisfacer los requisitos de soldadura de products electróproductos.
